ISO7005-1 flanges and their joints - Circular flanges for pipelines are forged using the forging process, with specifications of DN10-DN3600 and pressure rating of PN2.5-PN420; Suitable for liquid, particle, and gas transportation pipelines, such as chemical, refining, boilers, electricity, food, and other fields.

Get A Quote >

Specifications1 of ISO7005-1 Flanges and Their Joints—Circular Flanges for Pipes

ISO7005-1 Flanges and Their Joints—Circular Flanges for Pipes Manufacturer.jpg

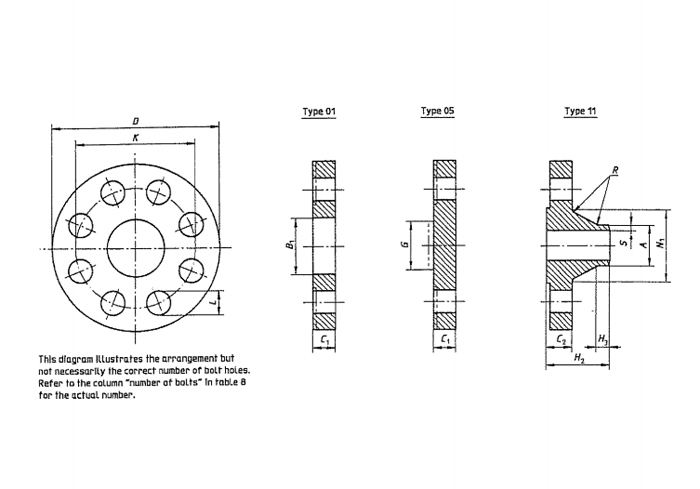

Table 8-Dimensions of PN 2,5 flanges (See the notes on page 46.) Dimensions in millimeters
Nominal Size DN	Mating dimensions					Outside diameter of neck A	Bore diameter B¹	Flange thickness		Shoulder diameter G	Length of hub		Neck diameter N¹	Corner radius R	Neck thickness (see note 6) S	Nominal size DN
	Outside diameter of flange D	Diameter of bolt circle K	Diameter of bolt holes L	Bolts				C¹	C²		H²	H³
	Outside diameter of flange D	Diameter of bolt circle K	Diameter of bolt holes L	Number	Nominal Size			C¹	C²		H²	H³
	Flange type
	01, 05, 11					11	01	01, 05	11	05	11	11	11	11	11
10 to 600	Use PN 6															10 to 600
700 800 900	860 975 1075	810 920 1020	26 29.5 29.5	24 24 24	M24 M27 M27	711 813 914	To be specified by the purchaser	3 6 3 6 40	26 26 26	一一一	70 70 70	16 16 16	740 842 942	12 12 12	Use PN 16	700 800 900
1000 1200 1400	1175 1375 1575	1 120 1320 1520	29.5 29.5 29.5	28 32 36	M27 M27 M27	1016 1220 1 420		42 44 48	26 26 26	一一一	70 70 70	16 16 16	1045 1245 1445	12 16 16		1000 1200 1400
1600 1800 2000	1790 1990 2 190	1730 1930 2130	29,5 29.5 29.5	40 44 48	M27 M27 M27	1620 1820 2020		51 54 58	26 26 26	一一一	80 80 80	20 20 22	1645 1845 2045	16 16 16		1600 1800 2000
2200 2400 2600	2405 2 605 2 805	2340 2540 2740	32.5 32.5 32,5	52 55 60	M30 M30 M30	2220 2420 2620		51 54 58	26 26 26	一一一	80 80 80	20 20 22	1645 1845 2045	16 16 16		1600 1800 2000
2200 2400 2600	2405 2 605 2 805	2340 2540 2740	32.5 32.5 32,5	52 55 60	M30 M30 M30	2220 2420 2620		一一一	28 28 28	一一一	90 90 90	25 25 25	2248 2448 2648	18 18 18		2200 2400 2600
2800 3000 3200	3030 3230 3430	2960 3160 3360	35.5 35.5 35.5	64 68 72	M33 M33 M33	2820 3020 3220		一一一	30 30 30	一一一	90 90 90	25 25 25	2848 3050 3250	18 18 20		2 800 3 000 3200
3400 3600 3800	3630 3840 4045	3560 3770 3970	35.5 35.5 39	76 80 80	M33 M33 M36	3420 3620 3820		一一一	32 32 34	一一一	95 100 100	28 28 28	3450 3652 3852	20 20 20		3400 3600 3800
4000	4245	4170	39	84	M36	4020		一	34	一一一	100	28	4052	20		4000
NOTE-For tacing dimensions, see table 4.

Specifications2 of ISO7005-1 Flanges and Their Joints—Circular Flanges for Pipes

ISO7005-1 Flanges and Their Joints—Circular Flanges for Pipes Supplier.jpg

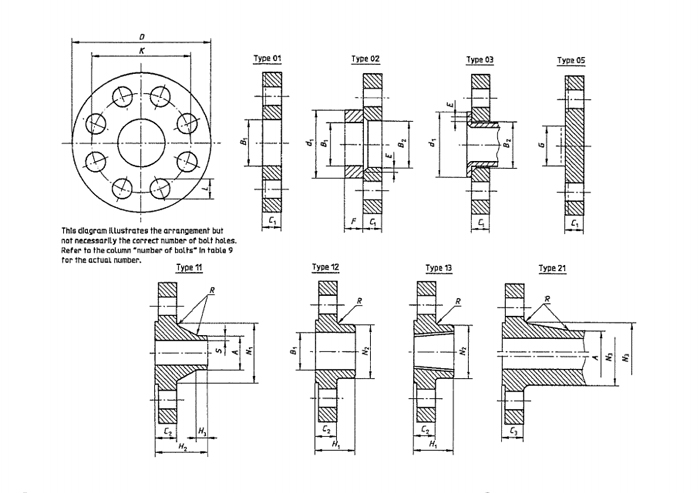

Table 9-Dimensions of PN 6 flanges (See the notes on page 46.) Dimensions in millimeters
Nominal size DN	Mating dimensions					Outside diameter of neck A	Bore diameter		Flange thickness				Chamfer E	Collar thickness F	Shoulder diameter G	Length of hub			Neck diameter			Corner radius R	Neck thickness (see note 6) S	Nominal size DN
	Outside diameter of flange D	Diameter of bolt circle K	Diameter of bolt holes L	Bolts			B¹	B²	C¹		C²	C³				H¹	H²	H³	N¹	N²	N³
	Outside diameter of flange D	Diameter of bolt circle K	Diameter of bolt holes L	Number	Nominal size		B¹	B²	C¹		C²	C³				H¹	H²	H³	N¹	N²	N³
	Flange type
	01, 02, 03, 05, 11, 12, 13, 21					11, 21	01, 02, 12	02, 03	01, 02, 03	05	11, 12, 13	21	02, 03	02	05	12, 13	11	11	11	12, 13	21	11, 12, 13, 21	11
10 15 20	75 80 90	50 85	11 11 11	4 4 4	M10 M10 M10	17.2 21.3 26.9	18 22 27,5	21 25 31	12 12 14		12 12 14		3 3 4	10 10 10	一一一	20 20 24	28 30 32	6 6 6	26 30 38	25 30 40	20 26 34	3 3 4	1.6 1.8 1.8	10 15 20
25 32 40	100 120 130	75 90 100	11 14 14	4 4 4	M10 M12 M12	33.7 42.4 48.3	34.5 43.5 49.5	38 46 53	14 16 16		14 16 16		4 5 5	10 10 10	一一一	24 26 26	35 35 38	6 6 7	42 55 62	50 60 70	44 54 64	4 5 5	2 2,3 2,3	25 32 40
50 65 80	140 160 190	110 130 150	14 14 18	4 4 4	M12 M12 M16	60.3 76,1 88.9	61.5 77.5 90.5	65 81 94	16 16 18		16 16 18		5 6 6	12 12 12	一 55 70	28 32 34	38 38 42	8 9 10	74 88 102	80 100 110	74 94 110	5 6 6	2,3 2,6 2,9	50 65 80
100 125 150	210 240 265	170 200 225	18 18 18	4 8 8	M16 M16 M16	114.3 139.7 168.3	116 141.5 170.5	120 145 174	18 20 20		18 18 20		6 6 6	14 14 14	90 115 140	40 44 44	45 48 48	10 10 12	130 155 184	130 160 185	130 160 182	6 6 8	3,2 3,6 4	100 125 150
200 250 300	320 375 440	280 335 395	18 18 22	8 12 12	M16 M16 M20	219.1 273 323,9	221.5 276.5 327,5	226 281 333	22 24 24		22 24 24		6 8 8	16 18 18	190 235 285	一一一	55 60 62	15 15 15	236 290 342	240 295 355	238 208	8 10 10	4,5 5 5.6	200 250 300
350 400 450	490 540 595	445 495 550	22 22 22	12 16 16	M20 M20 M20	355.6 406.4 457	359.5 411 462	365 416 467	26₁₎ 28₁₎ 30₁₎	24 24 24	24 24 24		8 8 8	18 20 20	325 375 425	一一一	62 65 65	15 15 15	385 438 492	一一一	392 442	10 10 12	5.6 6.3 6.3	350 400 450
500 600 700	645 755 860	600 705 810	22 26 26	20 20 24	M20 M24 M24	508 610 711	513.5 616.5 一	519 622 一	32₁₎ 36₁₎ 40₁₎	26 30 40	26 30 26		8 8 一	22 22 一	475 575 一	一一一	68 70 70	15 16 16	538 640 740	一一一	544 642 746	12 12 12	6.3 6.3 -	500 600 700
800 900 1000	975 1075 1175	920 1020 1120	29.5 29.5 29.5	24 24 28	M27 M27 M27	813 914 1016	一一一	一一一	44₁₎ 48₁₎ 52₁₎	44 48 52	26 26 26		一一一	一一一	一一一	一一一	70 70 70	16 16 16	842 942 1045	一一一	850 950 1050	12 12 12	一一一	800 900 1000
1200 1400 1600	1405 1630 1830	1340 1560 1760	32.5 35.5 35.5	32 36 40	M30 M33 M33	1220 1420 1620	一一一	一一一	60₁₎ 68₁₎ 76₁₎	60 68 76	28 32 34		一一一	一一一	一一一	一一一	90 90 90	20 20 20	1248 1452 1655	一一一	1264 1480 1680	12 12 12	一一一	1200 1400 1600
1800 2000 2200	2045 2265 2475	1970 2180 2390	39 42 42	44 48 52	M36 M39 M39	1820 2020 2220	一一一	一一一	84₁₎ 92₁₎ 一	84 92 一	36 38 42		一一一	一一一	一一一	一一一	100 110 115	20 25 25	1855 2058 2260	一一一	1878 2082 一	15 15 15	一一一	1800 2000 2200
2400 2600 2800	2685 2905 3115	2600 2810 3020	42 48 48	56 60 64	M39 M45 M45	2420 2620 2820	一一一	一一一	一一一	一一一	44 46 48		一一一	一一一	一一一	一一一	125 130 135	25 25 30	2462 2665 2865	一一一	一一一	15 15 15	一一一	2400 2600 2800
3000 3200 3400	3315 3525 3735	3220 3430 3640	48 48 48	68 72 76	M45 M45 M45	3020 3220 3420	一一一	一一一	一一一	一一一	50 54 56		一一一	一一一	一一一	一一一	140 150 160	30 30 35	3068 3272 3475	一一一	一一一	15 15 15	一一一	3000 3200 3400
3600	3970	3860	55	80	M52	3620	一	一	一	一	60		一	一	一	一	165	35	3678	一	一	15	一	3600
1) For type 01 flanges only. NOTE - For d1, and facing dimensions, see table 4
