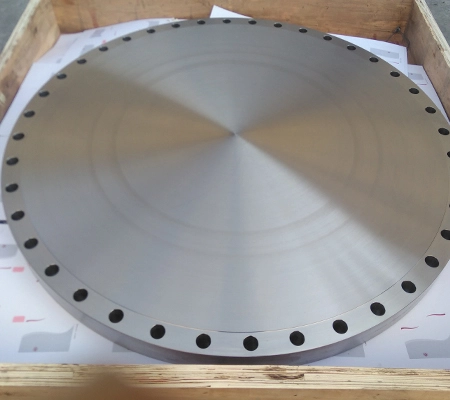

JIS B2220 Steel Pipe Flanges

Name: JIS B2220 Steel Pipe Flanges
Brand: Wenzhou Kidy Pipeline Materials Co., Ltd.

JIS B2220 Steel pipe flanges adopt forging processing technology, specifications: 15A-1500A, pressure rating: 5K-63K; Suitable for liquid, particle, and gas transportation pipelines, such as chemical, refining, boilers, electricity, food, and other fields.

Get A Quote >

Specifications1 of JIS B2220 Steel Pipe Flanges

Table 5 Materials
Classification of material	Rolled steels		Steel forgings		Steel castings		Material group No.
Classification of material	Standard number	Symbol of material	Standard number	Symbol of material	Standard number	Symbol of material	Material group No.
Carbon steel	JIS G 3101 JIS G 4051	SS 400 _a) S 20 C _b)	JIS G 3201 JIS G 3202 JIS G 4051	SF 390A _a) SFVC1 S20CM _b)	JIS G 5101 JIS G 5151	SC 410 SCPH 1	001
	JIS G 4051	S25C _b)	JIS G 3201 JIS G 4051	SF 440A a) S25C _b)	JIS G 5101	SC 480	002
	一	一	JIS G 3202	SPVC 2A	JIS G 5151	SCPH 2	003a
Low alloy steel	一	一	JIS G 3203	SFVAFI	JIS G 5151	SCPH 11	013a
Low alloy steel	一	一	JIS G 3203	SPVA F11A	JIS G 5151	SCPH 21	015a
Stainless steel	JIS G 4304 JIS G 4305	SUS 304 SUS 304	JIS G 3214	SUS F304	JIS G 5121	SCS 13A	021a
	一	一	一	一	JIS G 5121	SCS 19A	021b
	JIS G 4304 JIS G 4305	SUS 316 SUS 316	JIS G 3214	SUS F316	JIS G 5121	SCS 14A	022a
	一	一	一	一	JIS G 5121	SCS 16A	022b
	JIS G 4304 JIS G 4305	SUS 304L SUS 304L	JIS G 3214	SUS F304L	一	一	023a
	JIS G 4304 JIS G 4305	SUS 316L SUS 316L	JIS G 3214	SUS F316L	一	一	023b
Notes: a) SS 400 of JIS G 3101 and SF 390A and SF 440A of JIS G 3201 shall be those with a maximum carbon con tent of 0.35%. b)The inspection of S 20 C and S 25 C of JIS G 4051 shall be conducted according to JIS G 0404, and the ten sale strength of S 20 C shall be 400 N/mm or over and that of S 25 C,440 N/mm₂ or over.

Specifications2 of JIS B2220 Steel Pipe Flanges

Table 6 ASTM materials (informative)
Classification of material	Rolled steels		Steel forgings		Steel castings		Material group No.
Classification of material	Standard number	Symbol of material	Standard number	Symbol of material	Standard number	Symbol of material	Material group No.
Carbon steel	A515 A516 A537	70 70 CL1	A105 A350	一 LF2	A216	WCB	1.1
Low alloy steel	A204 A204	A B	A182	F1	A217 A352	WC1 LC1	1.5
Low alloy steel	A387	11 CL2	A182 A182	F11 CL2 F12 CL2	A217	WC6	1.9
Stainless steel	A240 A240	304 304H	A182 A182	F304 F304H	A351 A351	CF3 CF8	2.1
	A240 A240 A240	316 316H 317	A182 A182	F316 F316H	A351 A351 A351	CF3M CF8M CG8M	2.2
	A 240 A240	304L 316L	A 182 A 182	F304L F316L	一	一	2.3
NOTE: For standards shown in this table, see Annex G.

Specifications3 of JIS B2220 Steel Pipe Flanges

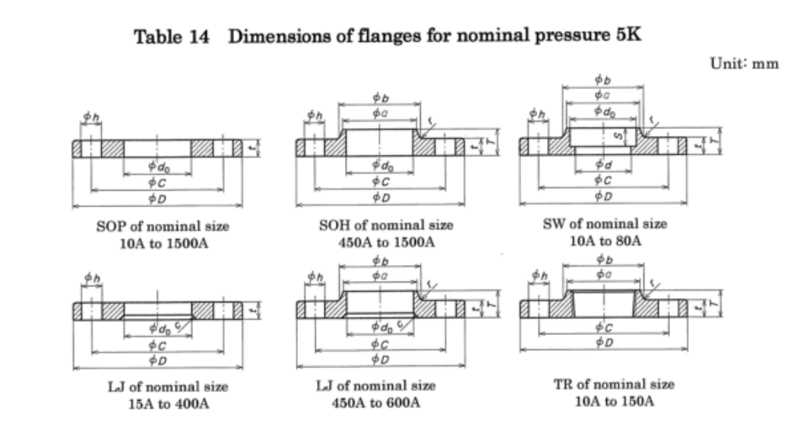

JIS B2220 Steel Pipe Flanges Manufacturer

Nominal size A	Joined dimension					Inside diameter				Depth of socket S	Nominal designa- tion of thread	Raised face
	Outside diameter of flange D	Diameter of bolt hole centre circle C	Diameter of bolt hole h	Num ber of bolts	Nominal designa- tion of thread of bolt	d0	d0	d_a)	Infor- mative) d	Depth of socket S	Nominal designa- tion of thread	Diam- eter g	Hei- ght f
	SOP, SOH, SW, LJ, TR, WN, IT, BL					SOP SOH. SW	LJ	SW. WN	IT	SW	TR	WN, IT
10 15 20	75 80 85	55 60 65	12 12 12	4 4 4	MI0 M10 M10	17.8 22.2 27.7	- 23.4 28.9	12.7 16.1 21.6	10 15 20	10 10 13	RC 3/8 RC 1/2 RC 3/4	39 44 49	1 1 1
25 32 40	95 115 120	75 90 95	12 15 15	4 4 4	M10 M12 M12	34.5 43.2 49.1	35.6 44.3 50.4	27.6 35.7 41.6	25 32 40	13 13 13	RC 1 RC 1, 1/4 RC 1, 1/2	59 70 75	1 2 2
50 65 80	130 155 180	105 130 145	15 15 19	4 4 4	M12 M12 M16	61.1 77.1 90.0	62.7 78.7 91.6	52.9 67.9 80.7	50 65 80	16 16 16	RC2 RC 2, 1/2 RC 3	85 110 121	2 2 2
90 100 125	190 200 235	155 165 200	19 19 19	4 8 8	M16 M16 M16	102.6 115.4 141.2	104.1 116.9 143.0	93.2 105.3 130.8	90 100 125	一一一	一 RC 4 RC 5	131 141 176	2 2 2
150 175 200	265 300 320	230 260 280	19 23 23	8 8 8	M16 M20 M20	166.6 192.1 218.0	168.4 - 219.5	155.2 180.1 204.7	150 175 200	一一一	RC6 一一	206 232 252	2 2 2
225 250 300	345 385 430	305 345 390	23 23 23	12 12 12	M20 M20 M20	243.7 269.5 321.0	- 271.7 322.8	229.4 254.2 304.7	225 250 300	一一一	一一一	277 317 360	2 2 3
350 400 450	480 540 605	435 495 555	25 25 25	12 16 16	M22 M22 M22	358.1 409 460	360.2 411.2 462.3	339.8 390.6 441.4	340 400 450	一一一	一一一	403 463 523	3 3 3
500 550 600	655 720 770	605 665 715	25 27 27	20 20 20	M22 M24 M24	511 562 613	514.4 565.2 616.0	492.2 543.0 593.8	500 550 600	一一一	一一一	573 630 680	3 3 3
650 700 750	825 875 945	770 820 880	27 27 33	24 24 24	M24 M24 M30	664 715 766	一一一	644.6 695.4 746.2	650 700 750	一一一	一一一	735 785 840	3 3 3
800 850 900	995 1045 1095	930 980 1030	33 33 33	24 24 24	M30 M30 M30	817 868 919	一一一	797.0 847.8 898.6	800 850 900	一一一	一一一	890 940 990	3 3 3
1000 1100 1200	1195 1305 1420	1130 1240 1350	33 33 33	28 28 32	M30 M30 M30	1021 1122 1224	一一一	1000.2 1098.6 1200.2	1000 1200	一一一	一一一	1090 1200 1305	3 3 3
1350 1500	1575 1730	1505 1660	33 33	32 36	M30 M30	1376 1529	一一	1346.2 1498.6	1350 1500	一一	一一	1460 1615	3 3
Note a) Adjustments shall be made according to the inside diameter of the steel pipes to be joined with.

Specifications4 of JIS B2220 Steel Pipe Flanges

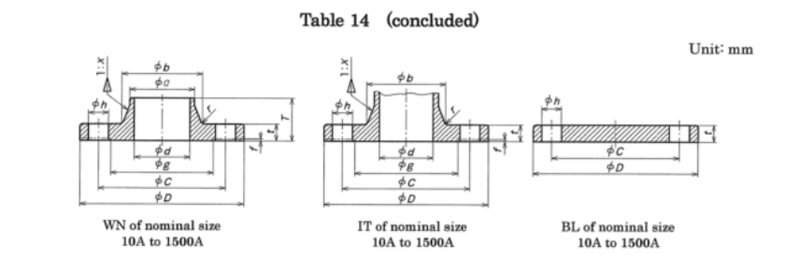

JIS B2220 Steel Pipe Flanges Supplier

Nominal size A	Thickness of flange		Diameter of hub Small diameter side		Diameter of hub Large diameter side		Taper of hub		Total length of flange		Cham- fering _c) C	Radius of fillet		Alternative dimensions of WN _d)
	Thickness of flange		Diameter of hub Small diameter side		Diameter of hub Large diameter side		Taper of hub		Total length of flange			Radius of fillet		Thick ness of flange t	Taper of hub x
	t	t	a	a	b	b _b)	x	Min x	T	T		r	r _b)	Thick ness of flange t	Taper of hub x
	Exce pt for BL	BL	SOH. SW. LJ. TR	WN	SOH, SW, LJ, TR	WN IT	WN	IT	SOH, SW, LJ. TR	WN	LJ	SOH, SW, LJ, TR	WN, IT	WN
10 15 20	9 9 10	9 9 10	23 27 33	17.3 21.7 27.2	26 30 36	26 31 38	1.25 1.25 1.25	1.25 1.25 1.25	13 13 15	24 25 28	一 3 3	4 4 4	4 4 4	一一一	一一一
25 32 40	10 12 12	10 12 12	41 50 56	34.0 42.7 48.6	44 53 60	46 55 62	1.25 1.25 1.25	1.25 1.25 1.25	17 19 20	30 33 34	3 4 4	4 4 4	4 4 4	一一一	一一一
50 65 80	14 14 14	14 14 14	69 86 99	60.5 76.3 89.1	73 91 105	73 91 105	1.25 1.25 1.25	1.25 1.25 1.25	24 27 30	36 39 41	4 5 5	4 4 4	4 4 4	一一一	一一一
90 100 125	14 16 16	14 16 16	一 127 154	101.6 114.3 139.8	一 130 161	117 128 156	1.25 1.25 1.25	1.25 1.25 1.25	一 36 40	41 41 43	5 5 6	一 4 4	4 4 4	一一一	一一一
150 175 200	18 18 20	18 18 20	182 一一	165.2 190.7 216.3	189 一一	184 209 235	1.25 1.25 1.25	1.25 1.25 1.25	40 一一	49 49 53	6 一 6	4 一一	4 4 4	一一一	一一一
225 250 300	20 22 22	20 22 22	一一一	241.8 267.4 318.5	一一一	261 290 342	1.25 1.25 1.25	1.25 1.25 1.25	一一一	54 61 62	一 6 9	一一一	4 4 4	一一一	一一一
350 400 450	24 24 24	24 24 24	一一 495	355.6 406.4 457.2	一一 500	385 438 491	1.25 1.25 1.25	1.25 1.25 1.25	一一 40	73 76 79	9 9 9	一一 5	4 4 5	一一一	一一一
500 550 600	24 26 26	24 26 26	546 597 648	508.0 558.8 609.6	552 603 654	541 593 643	1.25 1.25 1.25	1.25 1.25 1.25	40 42 44	79 81 81	9 9 9	5 5 5	5 5 5	一一一	一一一
650 700 750	26 26 28	28 30 32	702 751 802	660.4 711.2 762.0	708 758 810	698 748 802	1.25 1.5 1.5	1.25 1.5 1.5	48 48 52	85 94 100	一一一	5 5 5	5 5 5	一 36 38	一 1.25 1.25
800 850 900	28 28 30	34 36 36	854 904 956	812.8 863.6 914.4	862 912 964	852 902 952	1.5 1.75 1.75	1.5 1.75 1.75	52 5-4 56	100 108 108	一一一	5 5 5	5 5 5	38 38 40	1.25 1.5 1.5
1000 1100 1200	32 32 34	40 44 48	1058 1158 1260	1016.0 1117.6 1219.2	1066 1170 1272	1052 1162 1272	2 2 2	2 2 2	60 71 77	116 136 155	一一一	5 7 7	5 8 8	50 56 62	1.5 1.5 1.5
1350 1 500	34 36	54 58	1414 1568	1371.6 1524.0	1426 1580	1427 1582	2 2	2 2	80 86	164 172	一一	7 7	8 10	62 66	1.5 1.5
Notes b)For If flanges the values shown for this dimension are informative. c)This may be rounded off with the dimension cas a radius. d)These dimensions may be applied upon agreement between the interested parties

Specifications5 of JIS B2220 Steel Pipe Flanges

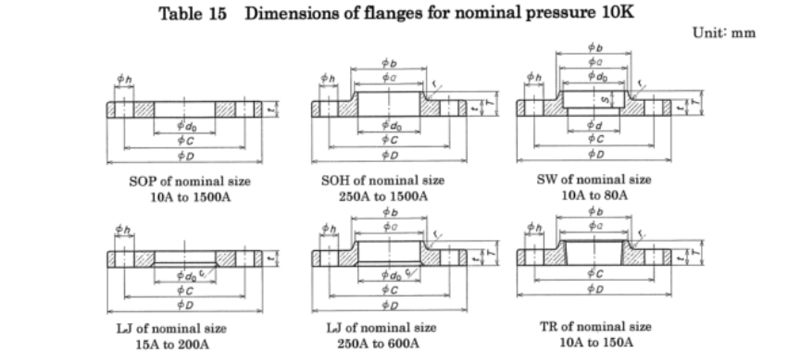

JIS B2220 Steel Pipe Flanges Factory

Nominal size A	Joined dimension						Inside diameter			Depth of socket S	Nominal designa- tion of thread	Raised face
	Outside diameter of flange D	Diameter of bolt hole centre circle C	Diam- eter of bolt hole h	Num ber of bolts	Nominal designa- tion of thread of bolt	d0	d0	d_a)	(Infor- mative) d	Depth of socket S	Nominal designa- tion of thread	Diam- eter g	Hei- ght f
	SOP, SOH, SW, LJ, TR, WN, IT, BL					SOP. SOH. SW		SW. WN	IT	SW	TR	WN.IT
10 15 20	90 95 100	65 70 75	15 15 15	4 4 4	M12 M12 M12	17.8 22.2 27.7	一 23.4 28.9	12.7 16.1 21.6	10 15 20	10 10 13	Rc 3/8 Rc 1/2 Rc 3/4	46 51 56	1 1 1
25 32 40	125 135 140	90 100 105	19 19 19	4 4 4	M16 M16 M16	34.5 43.2 49.1	35.6 44.3 50.4	27.6 35.7 41.6	25 32 40	13 13 13	Rc1 Rc 1, 1/4 Rc 1, 1/2	67 76 81	1 2 2
50 65 80	155 175 185	120 140 150	19 19 19	4 4 8	M16 M16 M16	61.1 77.1 90.0	62.7 78.7 91.6	52.9 67.9 80.7	50 65 80	16 16 16	Rc 2 Rc 2, 1/2 Rc 3	96 116 126	2 2 2
90 100 125	195 210 250	160 175 210	19 19 23	8 8 8	M16 M16 M20	102.6 115.4 141.2	104.1 116.9 143.0	93.2 105.3 130.8	90 100 125	一一一	一 Rc 4 Rc 5	136 151 182	2 2 2
150 175 200	280 305 330	240 265 290	23 23 23	8 12 12	M20 M20 M20	166.6 192.1 218.0	168.4 一 219.5	155.2 180.1 204.7	150 175 200	一一一	Rc6 一一	212 237 262	2 9 2
225 250 300	350 400 445	310 355 400	23 25 25	12 12 16	M20 M22 M22	243.7 269.5 321.0	一 271.7 322.8	229.4 254.2 304.7	225 250 300	一一一	一一一	282 324 368	2 2 3
350 400 450	490 560 620	445 510 565	25 27 27	16 16 20	M22 M24 M24	358.1 409 460	360.2 411.2 462.3	339.8 390.6 441.4	340 400 450	一一一	一一一	413 475 530	3 3 3
500 550 600	675 745 795	620 680 730	27 33 33	20 20 24	M24 M30 M30	511 562 613	514.4 565.2 616.0	492.2 543.0 593.8	500 550 600	一一一	一一一	585 640 690	3 3 3
650 700 750	845 905 970	780 840 900	33 33 33	24 24 24	M30 M30 M30	664 715 766	一一一	644.6 695.4 746.2	650 700 750	一一一	一一一	740 800 855	3 3 3
800 850 900	1020 1070 1120	950 1000 1050	33 33 33	28 28 28	M30 M30 M30	817 868 919	一一一	797.0 847.8 898.6	800 850 900	一一一	一一一	905 955 1005	3 3 3
1000 1100 1200	1235 1345 1 465	1160 1270 1380	39 39 39	28 28 32	M36 M36 M36	1021 1122 1224	一一一	1000.2 1098.6 1200.2	1000 1100 1200	一一一	一一一	1110 1220 1325	3 3 3
1350 1500	1630 1795	1540 1700	45 45	36 40	M42 M42	1376 1529	一一	1346.2 1498.6	1350 1500	一一	一一	1480 1635	3 3
Note a) Adjustment shall be made according to the inside diameter of the steel pipes to be joined with.

Specifications6 of JIS B2220 Steel Pipe Flanges

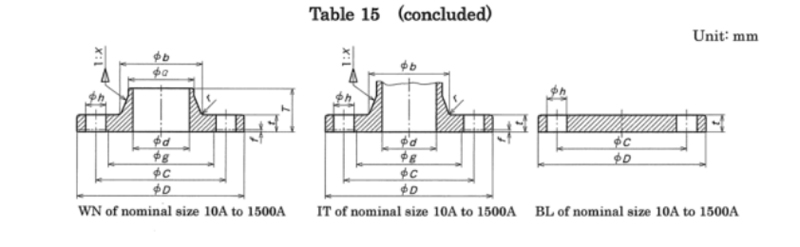

JIS B2220 Steel Pipe Flanges Company

Nominal size A	Thickness of flange		Diameter of hub Small diameter side		Diameter of hub Large diameter side		Taper of hub		Total length of flange		Cham- fering _c) c	Radius of fillet		Alternative dimensions of WN _d)
	Thickness of flange		Diameter of hub Small diameter side		Diameter of hub Large diameter side		Taper of hub		Total length of flange			Radius of fillet		Thick- ness of flange t	Taper of hub x
	t	t	a	a	b	b _b)	x	Min. x	T	T		r	r _b)	Thick- ness of flange t	Taper of hub x
	Exce- pt for BL	BL	SOH, SW. LJ. TR	WN	SOH. SW, LJ. TR	WN, IT	WN	IT	SOH SW. LJ TR	WN	LJ	SOH SW. LJ TR	WN, IT	WN
10 15 20	12 12 14	12 12 14	23 27 33	17.3 21.7 27.2	26 30 36	28 33 38	1.25 1.25 1.25	1.25 1.25 1.25	16 16 20	29 31 32	一 3 3	4 4 4	4 4 4	一一一	一一一
25 32 40	14 16 16	14 16 16	41 50 56	34.0 42.7 48.6	44 53 60	47 56 62	1.25 1.25 1.25	1.25 1.25 1.25	20 22 24	36 38 38	3 4 4	4 4 4	4 4 4	一一一	一一一
50 65 80	16 18 18	16 18 18	69 86 99	60.5 76.3 89.1	73 91 105	75 92 105	1.25 1.25 1.25	1.25 1.25 1.25	24 27 30	40 44 45	4 5 5	4 4 4	4 4 5	一一一	一一一
90 100 125	18 18 20	18 18 20	一 127 154	101.6 114.3 139.8	一 130 161	117 130 156	1.25 1.25 1.25	1.25 1.25 1.25	一 36 40	45 45 47	5 5 6	一 4 4	5 5 5	一一一	一一一
150 175 200	22 22 22	22 22 22	182 一一	165.2 190.7 216.3	189 一一	184 210 238	1.25 1.25 1.25	1.25 1.25 1.25	40 一一	53 55 58	6 一 6	4 一一	5 5 5	一一一	一一一
225 250 300	22 24 24	22 24 24	一 288 340	241.8 267.4 318.5	一 292 346	261 292 345	1.25 1.25 1.25	1.25 1.25 1.25	一 36 38	58 65 68	一 6 9	一 6 6	5 6 6	一一一	一一一
350 400 450	26 28 30	26 28 30	380 436 496	355.6 406.4 457.2	386 442 502	388 442 495	1.25 1.25 1.25	1.25 1.25 1.25	42 44 48	79 85 90	9 9 9	6 6 6	6 6 6	一一一	一一一
500 550 600	30 32 32	30 34 36	548 604 656	508.0 558.8 609.6	554 610 662	546 597 648	1.5 1.75 1.75	1.5 1.75 1.75	48 52 52	99 111 112	9 9 9	6 6 6	6 6 6	40 42 42	1.25 1.5 1.5
650 700 750	34 34 36	38 40 44	706 762 816	660.4 711.2 762.0	712 770 824	700 754 807	1.75 2 2	1.75 2 2	56 58 62	116 132 139	一一一	6 6 6	6 6 6	44 56 60	1.5 1.5 1.5
800 850 900	36 36 38	46 48 50	868 920 971	812.8 863.6 914.4	876 928 979	858 908 959	2 2 2	2 2 2	64 66 70	139 139 140	一一一	6 6 6	6 6 6	60 60 62	1.5 1.5 1.5
1000 1100 1200	40 42 44	56 62 66	1073 1175 1278	1016.0 1117.6 1219.2	1081 1185 1290	1065 1174 1281	2 2 2	2 2 2	74 95 101	151 170 182	一一一	6 8 8	6 10 10	66 72 76	1.5 1.5 1.5
1350 1500	48 50	74 82	1432 1585	1371.6 1524.0	1450 1605	1438 1598	2 2	2 2	110 123	200 218	一一	8 8	10 12	82 88	1.5 1.5
Notes b) For IT fanges, the values shown for this dimension are informative. c) This may be rounded off with the dimension cas a radius. d) These dimensions may be applied upon agreement between the interested parties.

Features of JIS B2220 Steel pipe Flanges

KIDY is a service-oriented enterprise with a complete range of steel grades; Regular steel grades SUS304, SUS316L material, and other specifications are available for long-term delivery of flange blanks. The packaging is made in export wooden boxes, and special size requirements can be customized.
